水环式真空泵闭路循环系统主要特点如下：

1、 机组作为成套设备供货，包括气液分离器、换热器、机架、内部管线等附件，更利于用户的安装，可大大缩短用户的安装周期。

2、 工作液可采用水或各种化工溶剂等循环使用，大大减小了化工行业对环境的污染。

3、 如采用所抽除介质作为工作液时，可回收所抽除的介质。

4、 2BW系列闭环系统需根据用户的入口条件、冷却水的条件、排气口的条件等进行设计，属于非标产品。

工作原理：

最基本的2BW系列液环真空泵/压缩机闭路循环系统如图2：

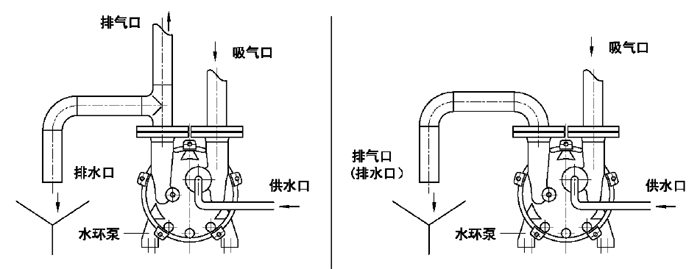

被抽气体从吸气口进入液环真空泵/压缩机，经液环真空泵/压缩机压缩后与部分工作液一起进入气液分离器，在气液分离器内气液两相得到分离，气体从排气口排出，工作液经换热器被液环泵/压缩机吸入进行循环使用。液环泵在工作过程中会产生热量，主要热量包括：真空泵/压缩机的无效功率；吸入气体温度较高带来的热量；吸入气体含有可凝性气体在压缩过程中释放出相变热。

换热器的主要作用是通过冷却水冷却工作液，使工作液温度保持在合理的范围之内。

设备组成：

液环真空泵/压缩机闭路循环系统主要部件包括：

液环真空泵/压缩机气液分离器换热器共用底盘内部管线

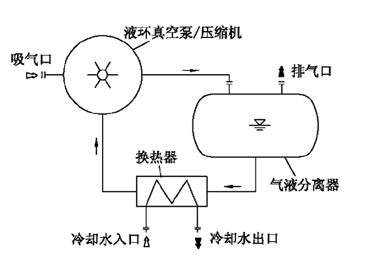

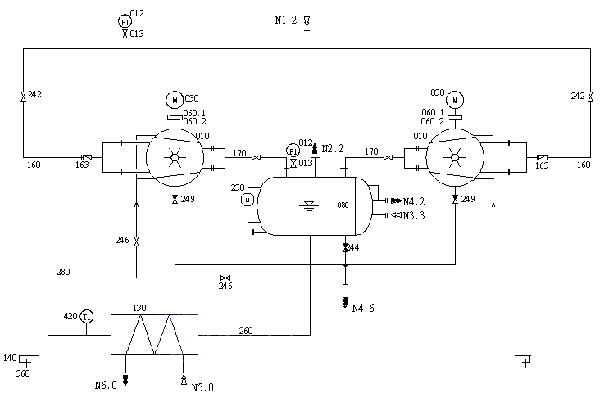

图2：液环真空泵闭环系统基本流程图

在使用中可根据实际情况选择安装以下附件：

1、 吸气口真空止回阀。为防止真空泵/压缩机停机时返流，一般需在泵的入口处安装真空止回阀或气动阀门等。

2、 吸气口真空表或压力传感器。为便于观察泵吸气口的压力，可在泵吸气口安装真空表。如需根据吸入压力进行控制动作，应在泵吸气口安装压力传感器。

3、 吸气口过滤器。如系统及管路中可能会有异物进入泵内，应在泵吸气口安装过滤器或滤网。

4、 分离器溢流口。可将多余的工作液从气液分离器中排出。

5、 分离器补液口。如工作液不足时可从补液口适当补充工作液。

6、 分离器液位计。可观察分离器内的液位，如需液位自动控制，则应安装带信号输出的液位计、自动溢流或补液装置。

7、 分离器压力表。如分离器内可能会产生压力，应在分离器上安装压力表。

8、 温度计。如需观察工作液入口温度，应在工作液管路中安装温度计。

9、 工作液增压泵。如泵的工作液供应不足或工作管路阻力较大时可安装工作液增压泵。

10、工作液控制阀门。如工作液供应可能会过大时应在工作液管路中安装控制阀门。

11、汽蚀保护管路。如真空泵的吸入压力接近工作液的饱和蒸汽压，应在真空泵与分离器之间安装汽蚀保护管路。

12、如作为压缩机使用时，应在压缩机的吸排气管路之间安装平衡管路及相应阀门附件。

13、吸气管路、排气管路、工作液管路截止阀。如液环真空泵/压缩机设计为多台泵并行使用，共用分离器时，应在吸气管路、排气管路、工作液管路安装截止阀。

14、排气冷凝器。如需对排气口可凝性气体进行捕集或回收，可在气液分离器排气口安装冷凝器。

15、如有其他特殊要求时，可安装相应附件。

基本型式：

1、 工作液采用水或其它液体，被抽介质不回收。

流程图如图22、 工作液采用被抽介质，排气口增加排气冷凝器。

流程图如图3我们已成功地应用了甲醇、乙醇、乙二醇、甲苯、二甲苯、丙酮、丙烯腈、二氯甲烷、氯仿、四氯化碳等溶剂作为液环真空泵的工作液。

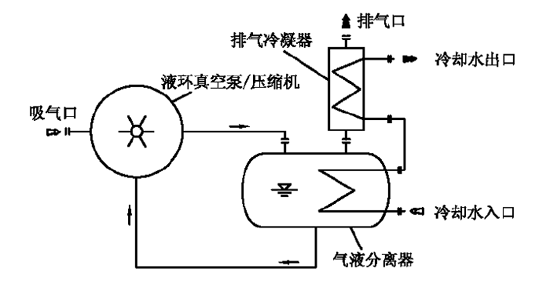

图3 液环真空泵闭环系统流程图 (用于回收溶剂)

设备选型注意事项：

因液环真空泵/压缩机的选型需根据详细的工况条件进行计算，如需我公司进行设计选型，请务必提供详细的工况条件。可填写公司样本附录：液环真空泵/液环压缩机/液环机组参数表
